Buen acero inoxidable de trabajo caliente TP304/TP304L del níquel del cromo de la propiedad

Capilar de TP304, de TP304L, de SUS304, de SUS304L para el tubo médico, microtube electrónico etc



1 PRODUCTO

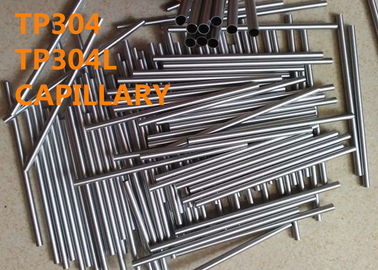

Capilar soldado con autógena o inconsútil de TP304, de TP304L, de SUS304, de SUS304L.



DESIGNACIÓN DE 2 EQUIVALENTES

UNS S30400, X5CrNi18-9, X5CrNi18-10, W.Nr. 1,4301, 0Cr18Ni9

UNS S30403, X2CrNi18-9, X2CrNi19-11, W.Nr. 1,4306, 1,4307, 00Cr19Ni10



USO 3

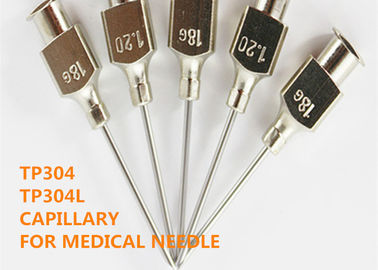

(1) tubos médicos tales como jeringuillas para las inyecciones, jeringuillas de la puntura.

(2) toda clase de tubos industriales, pequeños tubos del acero inoxidable de la precisión, jeringuillas de dispensación.

tubo de guía de la temperatura (de 3), termómetro electrónico, tubo de la protección del termopar, tubo de la punta de prueba de la temperatura de la barbacoa, tubo de la protección del instrumento, tubo del sensor, tubo de la frotación de la barbacoa, tubo del termóstato, tubo del instrumento, tubo del acero inoxidable del termómetro, tubo microbiológico de la ingeniería.

(4) protector de la base, tenedor de la pluma

(5) diversos microtubes electrónicos, accesorios de fibra óptica, mezclador óptico

(6) industria horológica, T-barras con los pernos prisioneros o tornillos, colocaciones de la correa del reloj, aguja de los sacadores de la gema

(7) toda clase de tubos de la antena, tubos de la antena de la cola del automóvil, tubos de la antena de barra del tirón, barra del estiramiento, tubos de la antena del estiramiento del teléfono móvil, tubos miniatura de la antena, toda clase de antena del acero inoxidable.

(8) tubos del acero inoxidable para el equipo del grabado del laser

(9) tubo de los aparejos de pesca, tubo de la caña de pescar

(10) toda clase de sector de los productos alimenticios y de las bebidas instala tubos, tubo de alimentación

(11) diversos tubos de la aguja, aguja del teléfono celular, tubos de la aguja del ordenador



DESCRIPCIÓN 4

el acero inoxidable 304 es el cromo más ampliamente utilizado - niquele el acero inoxidable, con la buena resistencia a la corrosión y la resistencia térmica, la fuerza y las propiedades mecánicas, buena propiedad de trabajo caliente de la baja temperatura tal como sellado y doblez, ningún tratamiento térmico que endurece (temperatura de funcionamiento: -196 ~800), ningún magnetismo. Tiene resistencia a la corrosión en la atmósfera. Si es atmósfera industrial o área pesadamente contaminada, debe ser limpiado a tiempo para evitar la corrosión. Buenas manufacturabilidad y soldabilidad. Es conveniente para la transformación de los alimentos, almacenamiento y transporte, cambiador de calor de la placa, tubo acanalado, los artículos del hogar, los recambios autos, los instrumentos médicos, los materiales de construcción, química, agricultura, las piezas de la nave, etc.

SUS304L tiene todas las características de SUS304. Tiene resistencia a la corrosión excelente, resistencia térmica, buena resistencia a la corrosión después de alivio de la soldadura o de tensión, y buenas propiedades de la embutición profunda y del pulido.



COMPOSICIÓN QUÍMICA 5 (% peso):

Cuadro 1

Grado	C	Manganeso	Si	P	S	Cr	Ni	N
TP304	≤0.08	≤2.00	≤0.75	≤0.035	≤0.030	18.0-20.0	8.0-11.0	≤0.11
TP304L	≤0.03	≤2.00	≤0.75	≤0.035	≤0.030	18.0-20.0	8.0-13.0	≤0.11



5 CONSTANTES FÍSICOS

Densidad: ³ de 7,93 g/cm

Punto de fusión: 1398-1420℃

Capacidad de calor específico (0~100°C, KJ·kgK): 0,50

Conductividad termal: (W·m·K): (100℃) 16,3, (500℃) 21,5

Coeficiente de extensión linear: (10·K): (0~100℃) 17,2, (0~500℃) 18,4

Resistencia eléctrica (20℃, 10Ω·m/m): 0,73

Módulo de la elasticidad longitudinal (20, KN/mm): 193



PROPIEDAD MECÁNICA 6

El material se ajustará a los requisitos en cuanto a las propiedades extensibles especificadas en el cuadro 2.

Estas propiedades mecánicas se aplican a la tubería 1/8 adentro. (3,2 milímetros) y más grande en diámetro exterior por 0,015 adentro. (0,38 milímetros) en grueso de pared y más pesado.

Tamaños más pequeños están disponibles resolviendo la resistencia a la tensión mínima especificada en el cuadro 2; sin embargo, la fuerza de producción no es generalmente resuelta en tales tamaños, y el alargamiento mínimo será el 25%.

Cuadro 2

Grado	Tratamiento térmico recomendado	MPa del σb de la resistencia a la tensión	Fuerza de producción Relp0.2 %	Δ el5%del alargamiento	Dureza
TP304	enfriamiento del rapid 1010-1150°C	≥520A	≥205AB	≥35B	≤187HB
TP304L	enfriamiento del rapid 1010-1150°C	≥520A	≥205AB	≥35B	≤187HB

Los grados TP 304L tendrán una resistencia a la tensión mínima del ksi 70 (MPa 485) y una fuerza de producción mínima del ksi 25 (MPa 170).

La fuerza de producción de B no es generalmente resuelta en los tamaños de la tubería más pequeños de 1/8 adentro. (3.2m m) en diámetro exterior o más fino de 0,015 adentro. la pared (0,38 milímetros), así que la fuerza de producción no se requiere en tales tamaños. También, el alargamiento mínimo requerido en estos tamaños más pequeños o más finos es el 25%.



TRATAMIENTO TÉRMICO 7

Solución sólida

El propósito es hacer los carburos disueltos y conservados completamente en la austenita en la temperatura ambiente, para obtener microestructura de la austenita la monofásico en la temperatura ambiente, de modo que el acero tenga la resistencia a la corrosión más alta.

La temperatura de calefacción del tratamiento de la solución sólida es generalmente más alta, entre 1050-1100°C, y se ajusta apropiadamente según el contenido de carbono. Pues la conductividad termal de TP304 es muy pobre, no sólo con el precalientamiento y calefacción entonces del amortiguamiento, pero también en el tratamiento de la solución sólida (que apaga la calefacción) del tiempo de la preservación del calor es largo. El cuidado especial se debe tomar para prevenir la carburación durante el tratamiento de la solución sólida pues la carburación aumentará la tendencia intercristalina de la corrosión del acero TP304. El medio de enfriamiento, utiliza generalmente el agua. La microestructura después de que el tratamiento de la solución sólida sea generalmente austenita monofásica, pero para el acero inoxidable que contiene el Ti, el niobio y el molibdeno, especialmente para los bastidores, también contiene una pequeña cantidad de ferrita. La dureza después del tratamiento de la solución sólida está generalmente alrededor de 135HBS.



Recocido del alivio de tensión

Para eliminar la tensión residual después de procesar frío, el recocido del alivio de tensión se realiza en una temperatura más baja. Calentado generalmente a 250-425°C, 300-350°C es de uso frecuente. Para el acero sin el titanio o el niobio, no debe exceder 450°C para evitar la precipitación del carburo del cromo y para causar la corrosión intergranular.

Para eliminar la tensión residual después de soldar con autógena y la sensibilidad del acero a la corrosión de tensión, el tratamiento se realiza generalmente en una temperatura más alta. La temperatura de calefacción no es generalmente menos que 850°C. para el titanio o el niobio que contiene de acero se puede refrescar directamente en el aire. Para el acero que no contiene el titanio o el niobio se debe refrescar con agua a 500°C antes de ser refrescado en aire.



Tratamiento de la estabilización

Para evitar los aceros inoxidables austeníticos que contienen el titanio y el niobio reduzcan su resistencia a la corrosión intergranular debido a la reducción del tic y del NBC durante el tratamiento de la soldadura o de la solución sólida, los aceros inoxidables necesitan ser calentados a cierta temperatura (la temperatura hace que el carburo del cromo totalmente disuelve en la austenita, mientras que el tic y el NBC disuelven solamente parcialmente) antes de refrescar lento. En el proceso de enfriamiento, el carbono en el acero se combina completamente con el titanio y el niobio, y se precipitan el tic y el NBC estables hacia fuera, mientras que el carburo del cromo no se precipita hacia fuera, así eliminando la tendencia intercristalina de la corrosión del acero TP304.



PROCESO 8

→ en blanco de la peladura del → del tubo que esconde el lubricante de conserva en vinagre de enfriamiento del → del → del acabamiento del → del → piercing caliente del → de la calefacción del →

El → que lamina del → desengrasa el → del tratamiento térmico del → que endereza el embalaje de conserva en vinagre del → de la inspección del → del → del corte del tubo del →.

O

El → en blanco de la peladura del → del tubo que esconde el → interno de la perforación del agujero del → que lubrica el → que lamina o de dibujo del → desengrasa

Embalaje de pulido del → de la inspección del → del → del → brillante del recocido del → que se endereza de la superficie de la identificación y del OD.



DIMENSIÓN 9

Variaciones permitidas en dimensiones

Gama del OD	OD		Identificación		PESO
	En.	milímetro	En.	milímetro	el ±%
Hasta, pero no incluyendo 3/32 (0,094) adentro. (2,38 milímetros)	+0,002 -0,000	+0,050 -0,000	+0,000 -0,002	+0,000 -0,050	10
3/32 (0,094) adentro. (2,38 milímetros) pero no incluyendo 3/16 (0,188) adentro. (4,76 milímetros)	+0,003 -0,000	+0,080 -0,000	+0,000 -0,003	+0,000 -0,080	10
3/16, pero no incluyendo, el 1/2 (0,500) a adentro. (12,70 milímetros)	+0,004 -0,000	+0,100 -0,000	+0,000 -0,004	+0,000 -0,100	10



PRUEBA QUE SEÑALA POR MEDIO DE LUCES 10

Una sección del tubo aproximadamente 4 adentro. (101,6 milímetros) de largo se colocará que es señalado por medio de luces con una herramienta que tiene un ángulo 60°included hasta que el tubo en la boca de la llamarada se haya ampliado a los porcentajes siguientes sin agrietar o mostrar defectos:

Ratio del diámetro interior al diámetro exterior	Extensión mínima del diámetro interior, %
0,9	21
0,8	22
0,7	25
0,6	30
0,5	39
0,4	51
0,3	68



11 prueba de presión subacuática hidrostática, del aire, o prueba eléctrica no destructiva

Cada tubo será sujetado a la prueba hidrostática, a la prueba de presión subacuática del aire, o a la prueba eléctrica no destructiva.

el tipo de prueba que se utilizará estará en la opción del fabricante, salvo especificación de lo contrario en el orden de compra.

Prueba hidrostática

Cada tubo será sujetado a una prueba hidrostática en una presión de prueba que no excede 1000 PSI (6.89MPa).



Prueba de presión subacuática del aire

Cada tubo será sujetado a una prueba de presión subacuática del aire, en una presión de prueba según lo dado por la ecuación siguiente o 500 PSI (MPa 3,4), cualquiera es menos: P=2St/D

donde:

P = presión de aire, PSI o MPa

S = tensión permisible de la fibra de 16.000 PSI (MPa 110,3),

t = grueso de pared especificado, adentro. o milímetro, y

D = diámetro exterior especificado, adentro. o milímetro.



Prueba eléctrica no destructiva

Cada tubo será sujetado a una prueba eléctrica no destructiva que sea capaz de detectar imperfecciones con a

profundidad que excede de 10% del grueso de pared o de 0,002 adentro. (0.05m m), cualquiera es mayor. La prueba no será requerida en tamaños debajo de 0,125 adentro. (3,18 milímetros) en diámetro exterior. Sin embargo, en la opción del comprador, tubería que se dibujará a un diámetro debajo de 0,125 adentro. puede ser probado mientras que en la gama a partir de la 0,156 adentro. (3.97m m) a 0,125 adentro. el diámetro exterior, y cualquier defecto se encuentre que serán seleccionados hacia fuera antes de que se hagan cualquier reducciones más otra.



CAPACIDAD DE 12 PRODUCTOS

OD: 0.25-8.0 milímetros

PESO: 0.065-3.0 milímetros

Concentricidad: bueno

Rectitud: ≤1mm/m

Superficie: 2B, VAGOS, espejo, pulió con chorro de arena la superficie superficial, pasiva.

Superficie del recocido, superficie brillante Ra≤0.8μm del dibujo fino, identificación finalmente pulida y OD Ra≤0.2-0.4μm. (Ra posible los 0.1μm a petición).



ESPECIFICACIÓN ESTÁNDAR 13

Tubo de acero inconsútil de diámetro bajo del acero inoxidable de GB/T 3090

Aguja del acero inoxidable de GBT 18457 para fabricar la maquinaria médica

GB 4234 de acero inoxidable para los implantes quirúrgicos

Tubos soldados con autógena del acero inoxidable de YBT 4513-2017 para los gases y los vacíos médicos

Especificación estándar de ASTM A632 para la tubería austenítica inconsútil y soldada con autógena del acero inoxidable (de diámetro bajo) para el servicio general

Implantes del ISO 5832-1-2016 para los materiales metálicos de la cirugía - acero inoxidable labrado de la parte 1

Tubería de la aguja del acero inoxidable del ISO 9626-2016 para la fabricación de requisitos y de métodos de prueba de los aparatos médicos



VENTAJA COMPETITIVA 14

(1) más de 50 años de experiencia de la investigación y se convierten en la aleación da alta temperatura, la aleación de la resistencia a la corrosión, la aleación de la precisión, la aleación refractaria, el metal raro y el material y productos del metal precioso.
(2) 6 indican los laboratorios y el centro dominantes de la calibración.
(3) tecnologías patentadas.

(4) alto rendimiento.



TÉRMINO DE 15 NEGOCIOS

Cantidad de orden mínima	Negociable
Precio	Negociable
Detalles de empaquetado	El agua previene, transporte marinero, caja plástica
Marca	Según orden
Plazo de expedición	60-90 días
Condiciones de pago	T/T, L/C a primera vista, D/P
Capacidad de la fuente	20 toneladas métricas/mes
